Tellerventil CasaFan AZTVK für Zuluft und Abluft

Tellerventil AZTVK

für Ab- und Zuluftförderung

Kunststoff, Farbe weiß

Ausführung wählbar: AZTVK 75/80 bis AZTVK 200

EAN 8010300221892

Artikelnummer 22189

Käuferschutz

Sofort versandfertig, Lieferzeit 1 - 3 Tage

* inkl. ges. MwSt. zzgl. Versandkosten

Tellerventil CasaFan AZTVK für Zuluft und Abluft



Abmessung und technische Daten

  • das Tellerventil ist für Ab- und Zuluft geeignet (luftmengenregulierbar)
  • Ausführung wählbar: AZTVK 75/80 bis AZTVK 200
  • Material: hochwertiger, antistatischer Kunststoff
  • Farbe weiß
  • Einsatz: zur Luftförderung in und aus Räumen, in denen keine besondere Anforderungen an den Brandschutz bestehen
  • Temperaturbereich bis ca. 100 °C
  • Umlaufender Dichtring aus Schaumstoff dient zur Vermeidung von seitlicher Falschluft und den damit verbundenen Verschmutzungen
  • geeigent für Rohre oder Maueröffnungen ab 2 cm Wandstärke
  • für den Einbau in Blechkanäle oder dünne Platten ist ein Einbauring im Lieferumfang enthalten
  • Differenzausgleich bei Unebenheiten und zu tief eingeputzen Rohren
  • einfache Montage mittels Klemmfedern
  • niedrige Schallwerte durch Ventilteller mit Schalldämpfer
  • Variabel: Einstellung durch entsprechende Ventiltellerdrehungen für Abluft, Fixierungen mittels Gegenmutter



Abmessung in mm



Typ NW A (mm) Ø B (mm) Ø C (mm) Ø D (mm) Ø E (mm)
AZTVK 75/80 75/80 73 - 85 45 115 38 20
AZTVK 100 100 95 - 105 80 140 35 13
AZTVK 125 125 120 - 130 115 166 35 15
AZTVK 150 150 150 - 165 120 204 37 17
AZTVK 160 160 155 - 175 130 204 37 17
AZTVK 200 200 195 - 210 160 242 35 17



Maße in mm

Tellerventil CasaFan AZTVK für Zu - und Abluft in verschiedenen Größen

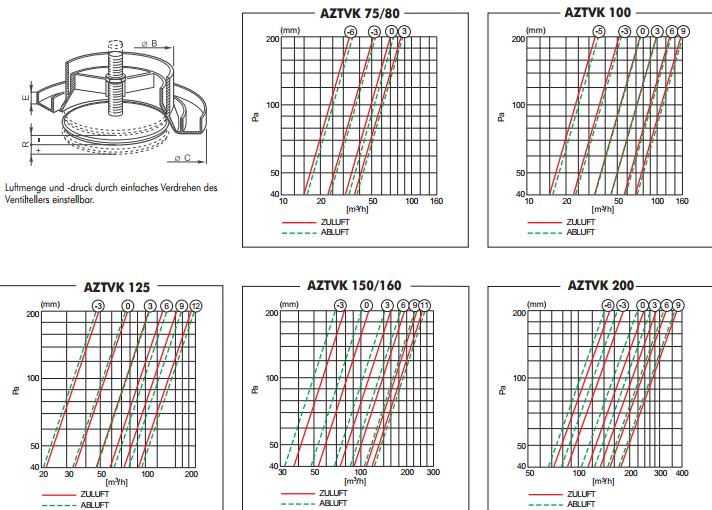

Kennlinien

Tellerventil CasaFan AZTVK für Zu - und Abluft in verschiedenen Größen
